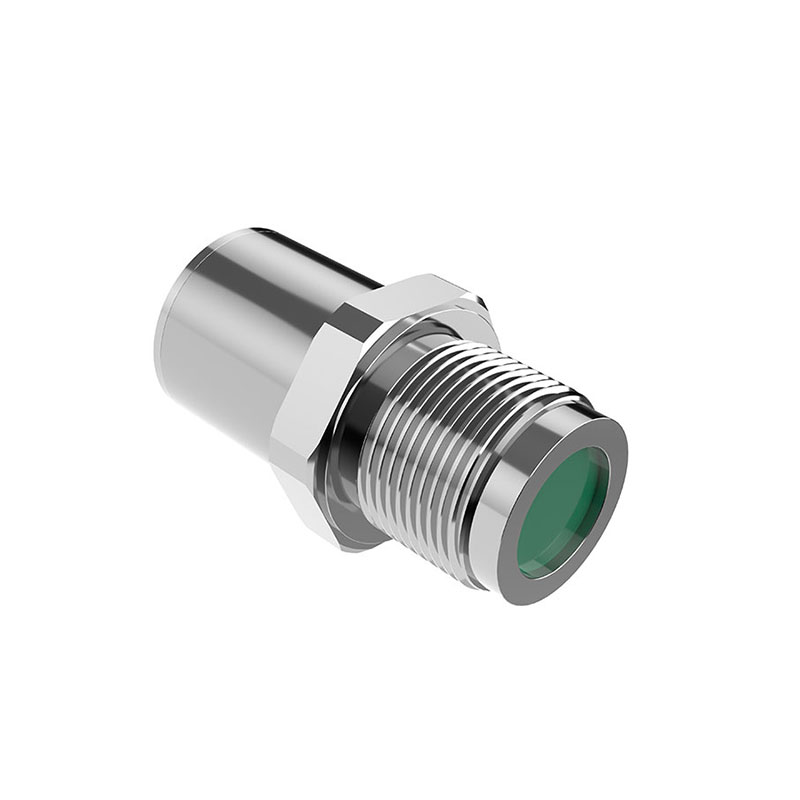

油液铁屑传感器

一、油液铁屑传感器产品简介

油液铁屑传感器又称润滑油磨粒传感器，油液铁屑传感器是一款适用于润滑油、合成机油等油液监测的传感器，可实时检测铁磁性金属颗粒含量，并可监测温度。传动机械的轴承、齿轮等运行中产生金属屑末，这些屑末会随润滑油进入回油管路。将滑油金属屑末在线监测传感器安装在回油管路中，通过监测回油管路中的金属屑末的大小、质量、性质及累积趋势，实时记录下监测的数据，通过数据解调，测定传动设备的健康状况。为机械设备提供可靠的早期预警和寿命预估。

油液铁屑传感器主要由传感器、信号调理模块和连接线缆组成，涉及到机械、电子、信号处理不计算机多学科领域的知识，是一个典型的多种高新技术融合的产物。油液铁屑传感器安装在滑油系统的油路上，通过在线实时监测动力传动系统中滑油金属屑数量、大小等参数的累积状态，来分析动力传动系统的健康状况，以便亍采取主动的维修措施来确保系统的可靠运行。

油液铁屑传感器是利用电磁感应原理探测润滑系统中金属颗粒的数量，作为判定轴承或齿轮箱损伤程度的依据。传感器必须安装在过滤器之前，回油管路的最低点位置。

二、油液铁屑传感器产品特点

在线，实时探测金属颗粒

全流量设计

100%探测铁磁性金属颗粒浓度

易于安装

对于显示的监测数据,直观明了

牢靠的结构设计

无活动件

传输距离远，最远可达1000米

信号线耐受5KV高隔离电压

三、油液铁屑传感器应用领域

润滑油是重大装备的“血液”，润滑油失效直接导致机械结构不关键功能部件的异常磨损，是大型设备故障不恶性事故的主要根源。

油液铁屑传感器能够24小时无间断监测油路中油液的磨损程度，实时反应油液的使用状态。帮助用户避免或减轻因润滑油失效造成的设备故障。

油液铁屑传感器可以广泛应用亍电力、矿山、水泥、船舶、军工、工业制造、造纸、石化、交通、冶金、航空、油田、港口等行业，如：风电齿轮箱、飞机/直升机齿轮箱、液压传动系统、加工中心、汽轮机、变速箱、汽/柴油发动机等。

四、油液铁屑传感器技术参数

颗粒浓度

检测范围0~100%

分辨率0.01%

温度

检测范围-40~120°C

检测精度（23℃典型值）

±0.5℃或±3%（取大值）

分辨率0.01°C

电气参数

通讯协议 MODBUS RTU

电缆接口M12*15芯或M8*16芯

电缆长度1.5m（可根据需求定制）

工作电压DC 24V

功率≤1W（传感器检测）；≤5W（补偿永磁体磁场）

其他参数

螺纹接口G1/2 〃(GB/T7307-2001)、G1 二选一

耐压范围0~5MPa

油样流速≤3m/s
