荧光法叶绿素在线传感器

一．荧光法叶绿素在线传感器工作原理

荧光法叶绿素在线传感器使用荧光分析法来监测叶绿素的含量，直接检测叶绿素a细胞中特定色素的荧光物质，根据叶绿素a的光谱吸收特征，通过叶绿素a产生特定波长的荧光，测量水中叶绿素浓度。荧光法叶绿素在线传感器是一种专门用来检测叶绿素含量的设备，它的工作原理基于叶绿素的荧光特性和吸光特性。

在自然光或特定波长的光源照射下，叶绿素会吸收光能并发出荧光。这种荧光的强度与叶绿素的含量成正比，因此可以通过检测荧光的强度来估计叶绿素的含量。

荧光法叶绿素在线传感器的优点是可以实时、快速、无损地测量叶绿素含量，可用于河流、湖泊、池塘、海洋调查、养殖业、饮用水源、藻类和浮游植物状况的研究、调查和监测。

二．荧光法叶绿素在线传感器技术参数

三．荧光法叶绿素在线传感器尺寸/安装

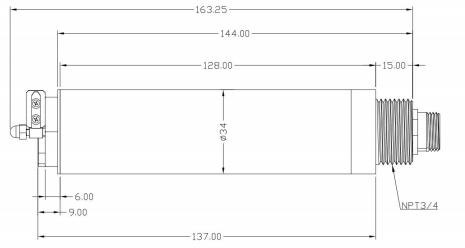

1.荧光法叶绿素在线传感器尺寸图

2.荧光法叶绿素在线传感器接线图

线缆为4芯屏蔽线：

红色线—电源线(12～24V)黑色线—地线(GND)

绿色线—485B黄色线—485A

3.安装

1）现场可根据实际情况，选择6分（3/4 NPT）螺纹固定安装或

安装配件支架安装，或其他可将传感器固定的安装方式。

2）安装优选固定式安装，禁止拖链式安装。

3）安装时要充分考虑水流，液位变化，确保水流可横穿光路，传感器在水下10cm或更深处。

4）安装距离要求：与侧壁保持3cm以上，与底部保持10cm以上。

四．荧光法叶绿素在线传感器维护和保养

1.维护日程

维护项目维护时间备注

清洗传感器0.5～3天（无刷）4～8周（有刷）

传感器检查6个月

更换O型圈1～2年

2.保养方法

1）传感器外表面检查，用清水冲洗传感器的外表面，如果仍有污垢残留，请用湿润的软布进行擦拭，对于一些顽固的污垢，可以在水中加入一些家用洗涤液来清洗。

2）传感器线缆检查，检查线缆外皮是否存在断裂，正常工作时线缆不应紧绷。

3）测量窗口检查，检查是否有脏污，用无尘布进行擦拭。

4）传感器校准可通过上位机软件校准，也可以通过自已通过

RS-485发送MODBUS指令自行校准。

3.传感器校准

3.1零点校准

用棕色烧杯量取适量蒸馏水，将传感器垂直放在溶液中，传感器前端离烧杯底部至少10cm，3～5分钟待数值稳定后进行零点校准。

3.2斜率校准

将传感器放置于标准溶液中，传感器前端离烧杯底部至少10cm，3～5分钟待数值稳定后进行斜率校准。
