多普勒流量计

一、多普勒流量计产品原理

多普勒流量计又称渠道流量计，多普勒流量计适合测量含固体颗粒或气泡的流体，不适合测量纯净水，使用范围包括:自然河道、人工河道、农田渠道、城市下水道、企业排污口、污水处理厂等。在声学领域中，当声源与接收体（即探头和反射体）之间有相对运动时，回声的频率将有所变化，此种频率的变化称之为频移，即多普勒效应。声波频率在移向观察者时变高，远离观察者时变低。多普勒流量计通过计算频率变化计算流速。

二、多普勒流量计技术参数

1.供电：DC10-15V

2.工作电流：80-180mA 12V

3.声波频率：2MHZ

4.盲区：6.5-7厘米(水位低于盲区测量数据精度低）

5.流速范围：0m~+6m/s，

6.精度：±1.0%±1cm/s

7.水位：量程：0.03m～5m（可定制10m），精度：0.3%±0.5cm

8.水温：量程：-10℃～60℃，精度：±1℃

9.瞬时流量范围：0～99.99m³/s

10.累计流量范围：0.1m³～999999m³

三、多普勒流量计安装说明

正常安装保证在最低水位以下20CM，以免暴露水外

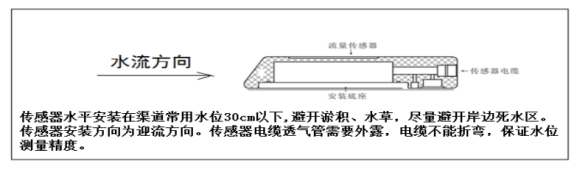

传感器安装示意：

四、多普勒流量计注意事项

1.传感器需要避开淤泥，避开石子等物体撞击，水草多的地方需要加装格栅避免水草缠绕。

2.传感器安装方向，传感器发射面需要迎流方向安装。

3.传感器有声波盲区，尽量保证传感器在水下20厘米以下( 传感器半暴露水下、或者被污泥遮挡可能会出现虚假数据，概率非常低，通常数据会出现大数比如2米/秒以上，建议使用传感器二次开发人员可以通过水位高低屏蔽大流速值，或者实际应用场合水流速没有那么大可以直接屏蔽大于2米以上流速）。

4.线缆通气管不难折伤，影响水位测量。

5.尽量做好信号和电源防雷工作。

6.传感器线缆接长的话需要加485中继，电源避开变频器干扰。
