产品型号:FT-S9
产品价格:3000元
产品品牌:风途
一.水质浊度传感器工作原理
水质浊度传感器又称浊度变送器,水质浊度传感器广泛用于污水处理厂固体悬浮物浓度测量、企业排放处理、水处理和水文监测、饮用水、地表水:河、湖、海洋等场所。水质浊度传感器通过测量光的散射来判断液体中颗粒的浓度。它使用一个光源照射到液体中,然后测量光在不同角度上的散射光强度。本传感器采用90°角散射光法,线性处理采集值,并经过温度补偿算法,输出浊度值。
二.水质浊度传感器技术参数
测量原理 | 散射光法 |
量程范围 | 默认0~3000NTU,0~40NTU 0~1000NTU 可定制 |
分辩率 | 0.1NTU |
精度 | ±1%,±0.3℃ |
温度补偿 | 自动温度补偿 |
输出方式 | RS-485(Modbus/RTU) |
存储温度 | -5-+65℃ |
工作环境 | 0~50℃,≤0.2MPa |
安装方式 | 浸入式安装,3/4NPT 安装螺纹 |
线缆长度 | 5m |
功耗 | 0.2W,12V 供电 |
供电 | DC:12V-24V |
防护等级 | IP68 |
校准方式 | 两点校准 |
外壳材质 | ABS |
三.水质浊度传感器尺寸/安装

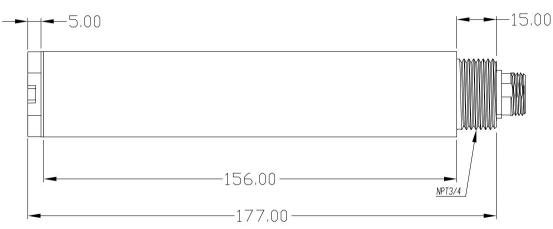

1.水质浊度传感器尺寸图
2.接线图
线缆为5芯屏蔽线:
红色线—电源线黑色线—地线绿色线—485A白色线—485B

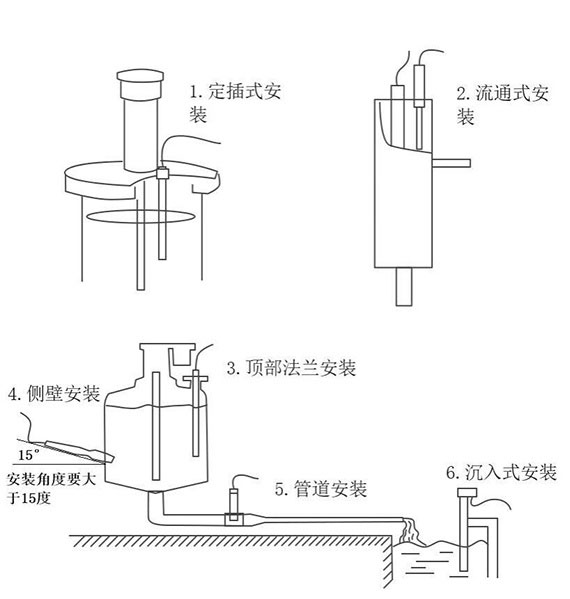

3.水质浊度传感器安装
注意:传感器安装时不能倒置或者水平安装,至少倾斜15度角以上安装。测试口左右5CM之内不会碰到容器壁,下方10CM
四.水质浊度传感器维护和保养
传感器维护:
如传感器需要清洗,可用温水和适量的洗涤剂,进行清洗。
注意:
避免强烈震动损环前面透光玻璃,切勿用硬制品刮擦。
五.水质浊度传感器用户校准
传感器出厂的时候已进行了严密的校准,一般不需要用户校准,如果进行了用户校准,想恢复可执行恢复出厂的指令。
5.1零点校准
将传感器放入非透明的容器中,溶液使用蒸馏水或者纯净水,保证传感器的测试口左右5CM之内不会碰到容器壁,下方10CM,待30秒钟数值稳定后,按照通信指令进行零点校准。
5.2斜率校准
将传感器放入非透明的容器中,溶液使用已知浊度的溶液(浊度值要大于20%量程),保证传感器的测试口左右5CM之内不会碰到容器壁,下方10CM,待30秒钟数值稳定后,按照通信指令进行斜率校准。
