雷达流量计

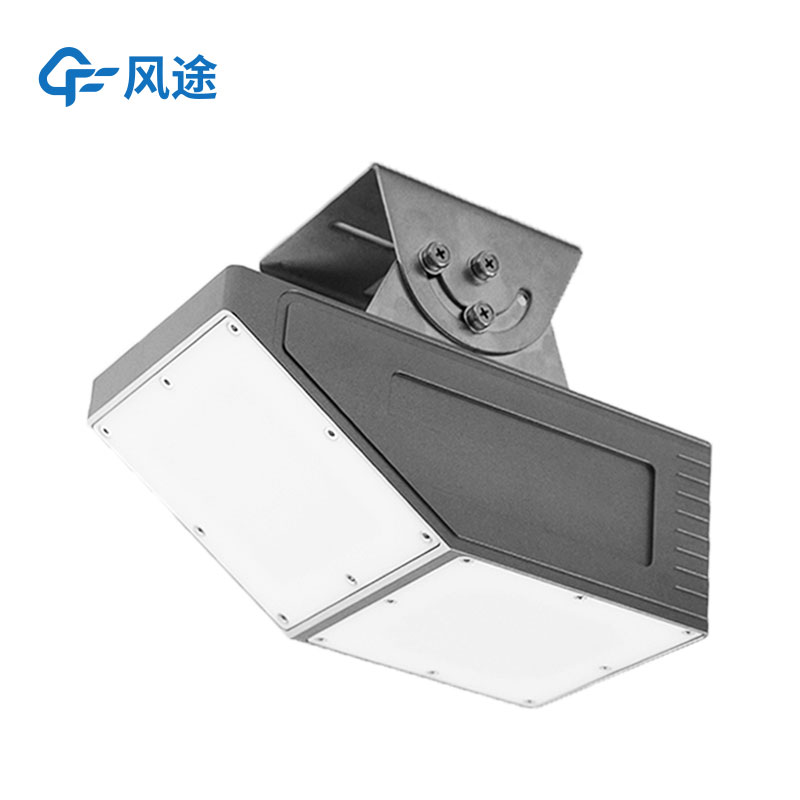

雷达流量计

产品型号:FT-L3

产品价格:8900元

产品品牌:风途

雷达流量计又称雷达明渠流量计,雷达流量计是一种常用的流量测量仪器,它可以用于测量液体介质的流量,主要应用于管道、渠道、天然的溪流以及河流等自然水域中。
产品详情

一、雷达流量计产品简介

雷达流量计又称雷达明渠流量计,雷达流量计是一种常用的流量测量仪器,它可以用于测量液体介质的流量,主要应用于管道、渠道、天然的溪流以及河流等自然水域中。雷达流量计主要由雷达流速计、雷达水位计组成,流速计用于采集流体表面流速,并经过模型计算得到过水断面平均流速,再结合水位计测得的水位以及断面信息算出过流断面面积,从而利用公式流量=平均流速×过流断面面积×修正系数得到流量,其中修正系数是根据实际测量环境得到的标准值进行计算得到。


二、雷达流量计技术参数

参数说明
供电电压直流7~28V
电流(12V供电)正常工作时300mA左右,休眠小于1mA。
工作温度-35°~70°
防水等级IP67
发射频率24.000~24.250GHz
通讯接口RS-232/RS-485
通讯协议MODBUS-RTU/自定义协议
测速范围0.15~15m/s
测速精度±2%
速度分辨力0.01m/s
测距范围0.4~40m
测距精度±1cm
距离分辨力1mm
天线样式流速:14 x 32゜

水位:11 x 11゜

间隔时间1~5000min
流量计尺寸(长×宽×高)220×120×83.8mm
支架尺寸(长×宽×高)100×100×100mm
重量流量计+支架:5.8kg
外壳材料镀锌、不锈钢板


三、雷达流量计测量渠段的选择

测量渠段的选择与测量流量的准确性有直接的关系,为得到较好的测量结果,测量渠段应尽量满足以下条件:

1.测验渠段内无巨大块石阻水,无巨大漩涡、乱流等现象。

2.测验渠段宜顺直、稳定、水流集中。

3.测验渠段需硬化处理,测量断面宜规整。

4.测验渠段应保持顺畅,防止漂浮物堆积。


四、雷达流量计安装注意事项

1.安装流量计时,水位计和流速计雷达不能有遮挡,否则会影响测量准确度。

2.流量计安装时需尽量保证外壳上表面水平,且安装在渠道中间位置。

3.流速计波束建议朝来水方向,如图3-3所示,且与水流方向的水平角度为0度。

4.流速计只受动态目标影响,渠道做硬化处理没有杂草或树木时,即便波束照射到渠道两侧也不会对测流造成影响。
