土壤温湿盐传感器

土壤温湿盐传感器

产品型号:FT-WSY485

产品价格:600元

产品品牌:风途

土壤温湿盐传感器土壤又称盐分传感器、电导率传感器,土壤温湿盐传感器土壤是用不锈钢探针通过变送器转换成土壤盐分的模拟或数字信号,是观测和研究盐渍土的发生、演变、改良以及水盐动态的重要工具。
产品详情

一、土壤温湿盐传感器产品介绍

土壤温湿盐传感器土壤又称盐分传感器、电导率传感器,土壤温湿盐传感器土壤是用不锈钢探针通过变送器转换成土壤盐分的模拟或数字信号,FT-WSY485土壤温湿盐传感器性能稳定灵敏度高,是观测和研究盐渍土的发生、演变、改良以及水盐动态的重要工具。通过测量土壤的介电常数,能直接稳定地反映各种土壤的真实水分含量。土壤水分传感器可测量土壤水分的体积百分比,是符合目前国际标准的土壤水分测量方法。适用于土壤墒情监测、科学试验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、精细农业等场合。


二、土壤温湿盐传感器传感器具有以下特点:

(1)土壤含水率、电导率以及温度三参数合一。

(2)也可用于水肥一体溶液、以及其他营养液与基质的电导率。

(3)电极采用特殊处理的合金材料,可承受较强的外力冲击,不易损坏。

(4)完全密封,耐酸碱腐蚀,可埋入土壤或直接投入水中进行长期动态检测。

(5)精度高,响应快,互换性好,探针插入式设计保证测量精确,性能可靠。

技术参数
信号输出类型RS485接口

Modbus协议

供电电压3.6-30V/DC直流
静态功耗6mA@24V DC直流
土壤水分量程可选量程:0-50%,0-100%
分辨率:0-50%内0.03%,50-100%内1%
精度:0-50%内2%,50-100%内3%
电导率量程可选量程:0-20000us/cm
分辨率:0-10000us/cm内10us/cm, 100000-20000us/cm内50us/cm
精度0-10000us/cm范围内为±3%; 10000-20000us/cm范围内为±5%
电导率温度补偿内置温度补偿传感器,补偿范围0-50℃
温度测量量程量程:-40~80℃,分辨率:0.1℃,精度:±0.5℃
测量原理与测量方式土壤水分FDR方法,土壤电导率交流电桥法
土壤原位插入或浸没入培养液、水肥一体营养液中直接测试
防护等级IP68浸没水中可长期使用
运行环境-40~85℃
探针材料防腐特制电极
密封材料黑色阻燃环氧树脂
安装方式全部埋入或探针全部插入被测介质
默认线缆长度2米,线缆长度可按要求定制
连接方式预装冷压端子
外形尺寸45*15*145mm
电极长度70mm


三、土壤温湿盐传感器传感器接线

型号接线图
RS485接口型
Modbus协议
红色(V+): 电源正
黑色(G): 电源地
黄色(T+): RS485+/A/T+
白色(T-): RS485-/B/T-
土壤温湿盐传感器传感器接线


四、土壤温湿盐传感器外型尺寸、选型订购

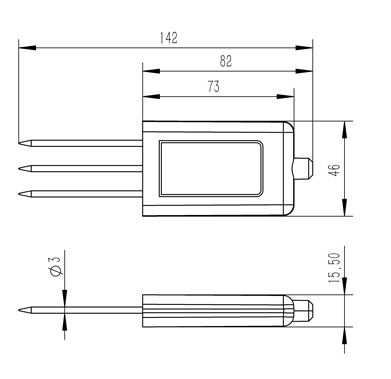

土壤温湿盐传感器外型尺寸


五、土壤温湿盐传感器安装与测量

由于电极直接测定土壤中的可溶盐离子的电导率,因此土壤体积含水率需高于约20%时土壤中的可溶离子才能正确反映土壤的电导率。在长期观测时,灌溉或者降雨后的测量值更接近真实水平。如果进行速测,可先在被测土壤处浇水,待水分充分渗透后进行测量。

(1)快速测量法:选定合适的测量地点,避开石块,确保电极不会碰到石块之类坚硬物体,按照所需测量深度刨开表层土,保持下面土壤原有的松紧程度,握紧传感器体垂直插入土壤,插入时不可前后左右晃动,确保与土壤紧密接触。一个测点的小范围内建议测多次求平均。

(2)埋地测量法:根据需要的深度,垂直挖直径大于20厘米的坑,深度按照测量需要,然后在既定深度将传感器钢针水平插入坑壁,将坑填埋压实,确保电极与土壤紧密接触。稳定一段时间后,即可进行连续数天、数月乃至更长时间按的测量和记录。

如果在较坚硬的地表测量时,应先钻孔(孔径应小于探针直径),再插入土壤中并将土压实然后测量;传感器应防止剧烈振动和冲击,更不能用硬物敲击。由于传感器为黑色封装,在强烈阳光的照射下会使传感器使急剧升温(可达50℃以上),为了防止过高温度对传感器的温度测量产生影响,请在田间或野外使用时注意遮阳与防护。


六、土壤温湿盐传感器土壤电导率,温度与输出的换算

型号参数范围换算关系
RS485接口
Modbus协议
对应含水率0-100%含水率=含水率存器值/100。如读取到的数据为2013,则含水率= 2013/100=20.13%。
对应温度-40-80℃温度=温度寄存器值/100。如读取到的数据为2013,则温度= 2013/100=20.13℃。
对应电导率电导率=电导率寄存器值。如读取到的数据为1568,则电导率= 1568us/cm。
