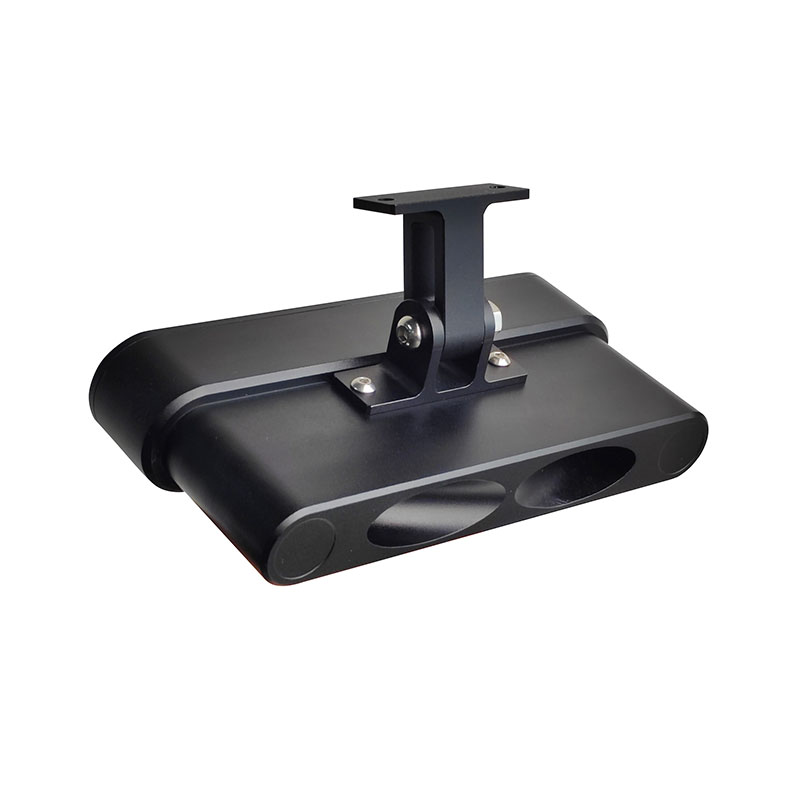

前向散射仪

一、前向散射仪产品简介

前向散射仪又称大气能见度测量仪，能见度传感器是一款能见度监测仪器，可对大气能见度进行连续测量输出，是基于气溶胶前散射原理而设计的，由光发射器、光接收器及微处理控制器等主要部件组成。N50型前向散射仪采用前向散射法测量空气总消光系数，进而计算当前能见度，广泛用于道路交通、气象等行业。

二、前向散射仪技术特点

1.仪器外壳为高质量铝材料，阳极氧化后进行喷漆处理，整机防水、防尘、防碰撞性能优异；

2.仪器发射、接收镜头向下设计，极大降低太阳光等杂光干扰；

3.天气现象识别，可识别雾、雨、雪、混合降水、晴等天气现象，识别率高；

4.内置看门狗电路，保证长时间户外运行可靠、稳定；

5.仪器通信、电源接口均含防雷设计，极大限度降低雷击、静电损害；

6.12~24V宽压供电，总功率约1W，功耗极低，可使用太阳能板、蓄电池等长期供电；

7.数字接口使用RS485或RS232，标准MODBUS协议，无需进行协议适配；

8.仪器可输出15s、1min、10min能见度值，无需配置即可直接读取，使用更加灵活。

三、前向散射仪执行标准

QX/T 536-2020前向散射式前向散射仪测试方法

四、前向散射仪技术指标

五、前向散射仪安装说明

1. 安装位置

前向散射仪的安装位置需要选择在开阔、平坦、无遮挡的地面上，远离建筑物、树木、灌木、高峰等物体。这样可以确保仪器观测范围不受遮挡，数据更加准确。

应避免不必要的光学干扰，前向散射仪的接收器应背对强光源（如太阳光）进行安装，发射器与接收器应位于南北方向。

2.安装高度

前向散射仪安装高度应大于 1.5m 且小于 3m，安装高度超过 3m 应进行对应高度的校准。

3.安装步骤

3.1安装前用户应准备立柱，使用仪器自带的卡箍安装到立柱上。

3.2将仪器托举到合适位置，使用卡箍后的螺栓对前向散射仪进行安装固定，安装时应保证接收器与发射器开口向下，否则应重新安装。
