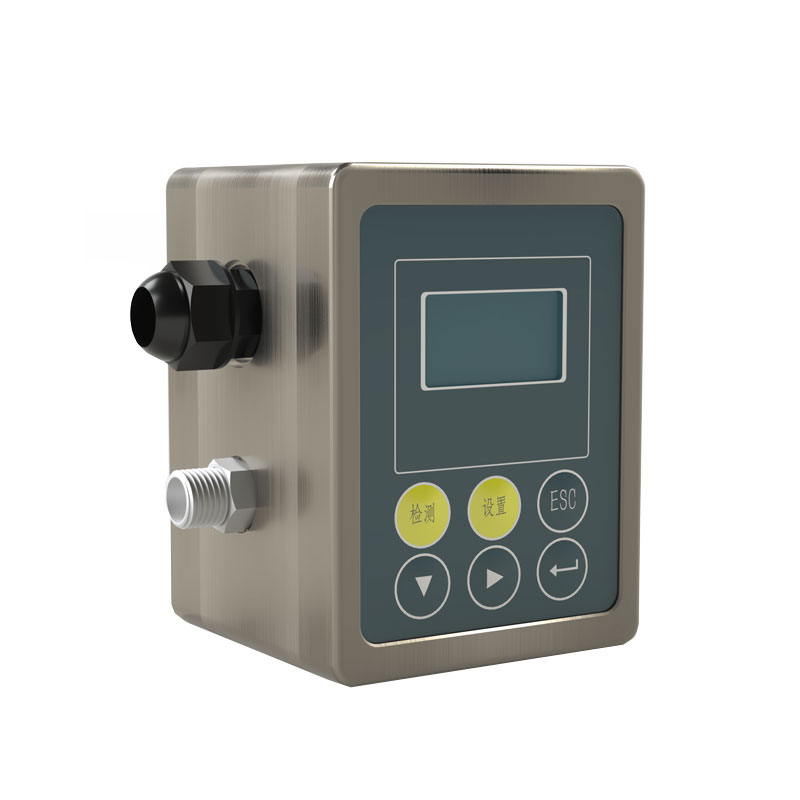

油液清洁度传感器

一、油液清洁度传感器产品简介

油液清洁度传感器又称油液清洁度监测传感器，油液清洁度传感器采用遮光法（光阻法）原理，在线实时监测油液中的颗粒杂质数量和大小，从而评估油液的清洁度。油液清洁度传感器采用ISO4402/ISO11171规定的遮光法（Light Extinction）（又可称为消光法或光阻法）原理进行油液污染度检测，具有检测速度快，抗干扰性强，精度高，重复性好等优点。

平行光束垂直穿过截面积为A的样品流通室，照射到光电接收器上，当液流中没有颗粒时，电路输出为E的电压，当液流中有一个投影面积为a的颗粒通过样品流通室时，阻挡了平行光束，使透射光衰减，此时在电路上输出一个幅度为E。的负脉冲：E。=(a/A)×E若颗粒为球形，或以等效直径d描述该颗粒，且E等于10v，则E。=7.854×d2/A即颗粒的投影面积和脉冲电压幅值呈线性关系。

二、油液清洁度传感器产品特点

采用遮光法（光阻法）原理；内置GJB420B-06、GJB420A-96、NAS1638、ISO4406：1999（GB/T14039-2002）等颗粒污染度等级标准，可实时给出所测样品的颗粒计数及污染度等级。

可按ISO4402或ISO11171进行校准；

具有标准串行RS485接口，可外接计算机完成控制及检测结果存储；

可外接U盘对检测结果进行存储（选配功能）；

实时数据，能够实时掌握分析液压系统的磨损趋势。

三、油液清洁度传感器应用领域

油液清洁度传感器采用遮光法（光阻法）原理研制，用于液压系统油路中颗粒污染的在线实时监测。可广泛应用于航空、航天、电力、石油、化工、交通、港口、冶金、机械、汽车制造等领域中的液压油、润滑油、变压器油（绝缘油）、汽轮机油（透平油）、齿轮油、发动机油、航空煤油、水基液压油等的固体颗粒污染度检测，及对有机液体、聚合物溶液中的颗粒杂质的检测。

四、油液清洁度传感器技术参数

光源：半导体激光器；

检测范围：1～100μm或4~70μm（C）；

灵敏度：1μm（ISO4402）或4μm（C）(ISO11171，GB/T18854-2002)；

测量通道：内置GJB420A-96、GJB420B-06、NAS1638、ISO4406等标准；

粒径尺寸：1µm、2µm、5µm、10µm、15µm、25µm、50µm、100µm；4µm(c)、4.6µm(c)、6µm(c)、10µm(c)、14µm(c)、21µm(c)、38µm(c)、70µm(c)，

测试准确度：±0.5个污染度等级；

在线压力：0～10MPa；0~40MPa（配减压阀）；

检测流速：50～300mL/min；

油品温度：＜80℃；

环境温度：-30℃～60℃；

存储温度：-55℃～85℃

电源：直流9-30VDC，1000mA；

仪器体积：100mm×75mm×71mm(长x宽x高)；

湿度：相对湿度20%～85%下工作，无冷凝；存放湿度98%；

接口方式：标配高压软管；可选配内径4mm、外径6mm的低压卡套软管。
