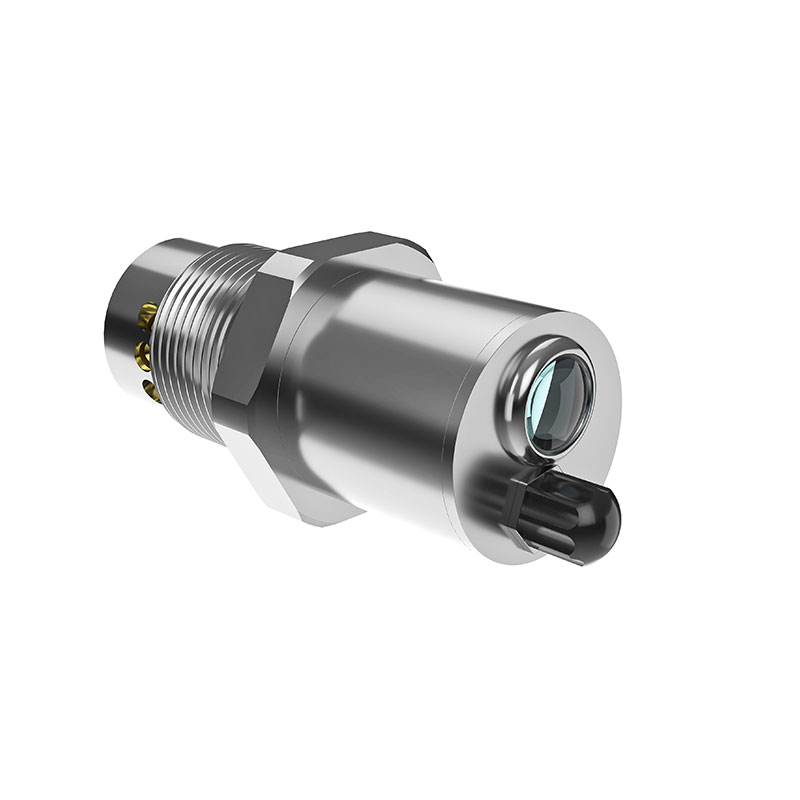

油液液位及品质传感器

一、油液液位及品质传感器产品简介

油液液位及品质传感器又称多合一油品传感器，油液液位及品质传感器用于实时、在线监测油箱液位、压力变化以及润滑油油液健康程度，通过对油液状态的持续监测、可以优化换油周期。油液液位及品质传感器用于实时、在线监测润滑油油液健康程度以及油位。通过对油液状态的持续监测、可以提高视情维护效率，优化换油周期，减小对离线分析的依赖。

漏油是引起设备异常磨损的主要因素；通过油位监测及时报警油位异常。

油液液位及品质传感器集成了电化学阻抗谱（EIS）技术检测油液阻抗谱、超声波粘度监测技术检测油液粘度、密度、微水监测技术检测油液微量水分以及水活性、同时可监测溶解水、游离水等，进而得到油液的健康状态情况，并根据我司多年的油液在线监测经验分析了油品健康指数。评估润滑油添加剂的损耗情况，监测油液老化程度、以及判断油液污染状况。

油液液位及品质传感器能够帮助用户提高设备资产健康管理水平，依据实时监测结果辅助维修决定，避免因油液老化和污染导致设备异常磨损和腐蚀。

二、油液液位及品质传感器产品特点

应用范围广，适用于所有润滑油

多参数同时测量，及时发现润滑油污染和老化情况，帮助用户优化换油周期

带压力监测；可实时监测油液液位；防止油液过多或者过少引起的设备异常磨损

无需客户标定游离水，传感器带自动标定功能

大数据油品分析算法，帮客户解决诊断难题、自带健康指数分析

24小时无间断监测，及时反应油品状态

兼容性强，可兼容CAN-J1939以及RS485-Modbus RTU

可适用于高速流动状态下监测，粘度抗干扰能力强于同类型传感器，结实耐用

集成式结构设计，带报警指示灯、便于现场巡检

三、油液液位及品质传感器应用领域

润滑油是重大装备的“血液”，润滑油失效直接导致机械结构与关键功能部件的异常磨损，是大型设备故障与恶性事故的主要根源。

油液液位及品质传感器能够24小时无间断监测油路中油液的老化和污染程度，实时反应油液的使用状态。帮助用户避免或减轻因润滑油失效造成的设备故障。

油液液位及品质传感器可以广泛应用于电力、矿山、水泥、船舶、军工、工业制造、造纸、石化、交通、冶金、航空、油田、港口等行业，如：风电齿轮箱、飞机/直升机齿轮箱、液压传动系统、加工中心、汽轮机、变速箱、汽/柴油发动机等。

四、油液液位及品质传感器技术参数

介电常数

介电常数：1~10；

介电常数精度：±0.01（绝对精度）；

水活性

测量范围0…1aw

测量精度

0…0.6；±0.02aw

0.6…0.9；±0.03aw

0.9…1；±0.04aw

响应时间（典型）<1分钟

溶解水含水量

测量范围0…10000ppm，0~1%（适用于矿物质变压器油）

测量精度±10%

游离水含水量：

量程（绝对精度）：0~5%（±0.1%），5%~倒相点（±2%）0~100%

温度稳定度：0.01%水/℃

分辨率：100ppm

粘度参数：

动力粘度：1~10000CP；精度：2%

运动粘度：1~12000CST；精度：2%

密度参数：

测量范围：600kg/m^3~1300kg/m^3

精度：2%

压力及液位

压力量程：0～100kPa……0～2MPa

过载压力：1.5倍满量程压力

精度：±0.5%F.S. BFSL@25℃

总误差：±1.0%F.S.（包括校准误差和温度漂移影响）

液位量程：0~1000mm（可定制）

精度：±0.5%F.S. BFSL@25℃

温度

测量范围‐40...120°

精度（at+25°C）±0.2°C

工作温度‐40...+85°C

存储温度‐40...+85°C

容许油温‐40...+120°C

健康指数：0~100(可根据客户情况自定义油品的健康等级，设置报警点)

输出

数字信号RS485 MODBUS-RTU（RS232可选）模拟信号4~20 mA,0~20mA 电阻负载<500Ω

其他

机械接口：G1

压强范围最高10Mpa

材质：硬铝氧化（顶部出线）、不锈钢（侧面出线）（材料可选）

防护等级IP67

供电电源DC 9V‐36V

供电电流<5mA+负载电流

变送器重量＜300g

包装总重量＜570g

电缆规格M8 4芯

电缆长度2米

遵循标准CE 认证EN 61326‐1 EN 61326‐2‐3 ICES‐003 B
