在线透明度传感器

一．在线透明度传感器应用环境说明

在线透明度传感器又称水体透明度在线分析仪，在线透明度传感器采用标准的红外散射光检测技术在线测量污水浊度，应用于地表水及河道河流、黑臭水体，养殖水体等透明度监测。利用光的散射或吸收特性来测量水中透明度。具有高灵敏度、快速响应和实时监测能力，在水质监测和污水处理等领域有着广泛应用。

信号输出：RS485（MODBUS-RTU）。

红外LED光源，抗干扰能力强。

内部信号隔离技术，搞干扰性强。

良好的再现性，热稳定性，低漂移，体积小，响应速度快

安装方便，简单，3/4NPT管螺纹，便于沉入式安装或安装在管道和罐体

性能稳定，使用寿命长

IP68防水标准

二．在线透明度传感器技术性能和规格

1.技术参数

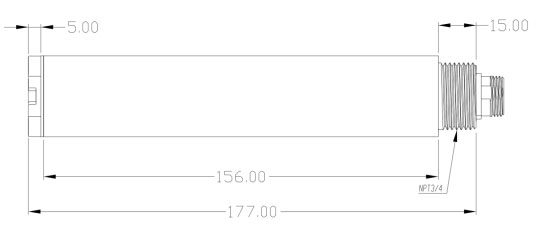

2.在线透明度传感器尺寸图

三．在线透明度传感器安装和电气连接

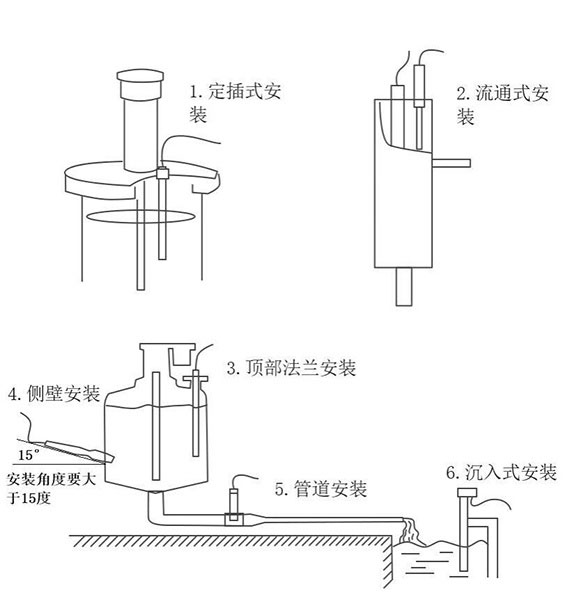

1.安装

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。

2.电气安装

线缆为5芯屏蔽线，线序定义：棕色-电源线（12~24VDC）

黑色-地线（GND）

蓝色-485A绿色-485B

黄色-4-20mA电流输出（未用可悬空）

通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。

四．在线透明度传感器维护和保养

1.使用和维护

常规的电极需要进行周期性的清洗和校准，保养周期由客户根据自己的工况来决定。常规电极的清洗方法：用软毛刷清除附着物（注意避免划伤电极表面），再用蒸馏水清洗，之后进行校准操作。
