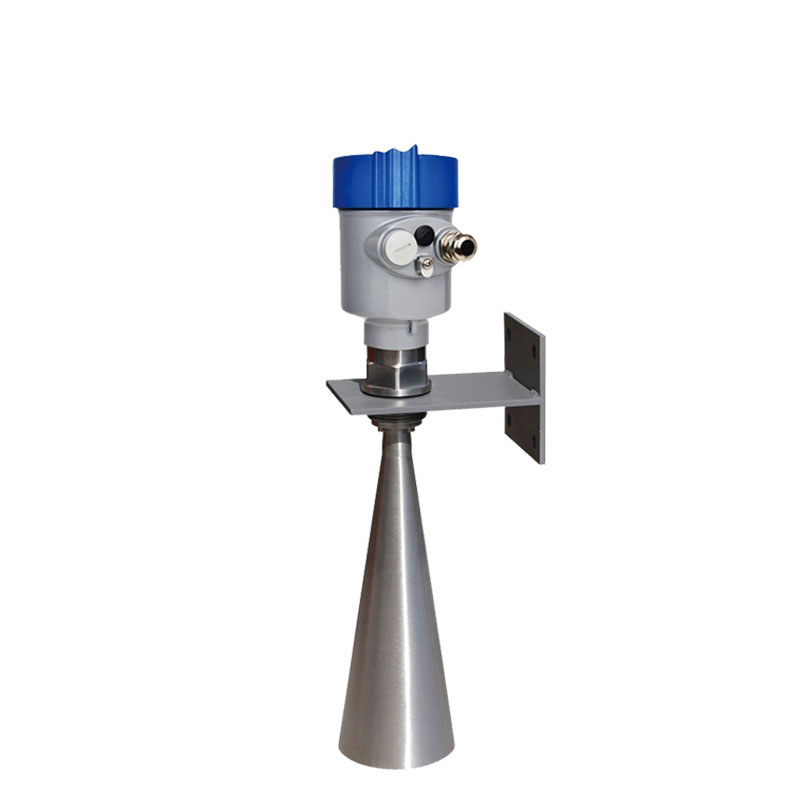

雷达式液位计采用高频毫米波实现非接触式液位测量

雷达式液位计基于调频连续波原理，工作频率达76至81GHz，量程最大120米，盲区可至8厘米，以非接触方式测量液体和固体介质的物位，适用于化工、水处理、石油等行业。

雷达式液位计是一种基于电磁波反射原理的非接触式物位测量仪表。该仪表通过天线向被测介质表面发射微波信号，信号经介质表面反射后被同一天线接收，电子模块通过计算信号发射与接收之间的时间差或频率差，最终换算出天线到介质表面的距离。雷达式液位计的测量不受介质变化、温度变化、惰性气体、蒸汽、粉尘及泡沫等因素的影响，在复杂工业环境中仍能保持稳定可靠的工作状态。目前市面上的雷达式液位计主要采用两种技术路线：脉冲雷达技术和调频连续波技术。脉冲雷达通过发射周期性短脉冲并测量回波时间来计算距离，而调频连续波雷达则发射频率随时间线性变化的连续信号，通过发射信号与回波信号的频率差来确定距离，后者在测量精度和信噪比方面具有更明显的优势。

调频连续波雷达液位计在近年的技术发展中取得了显著进步。该类产品的工作频率范围可达到76至81GHz，属于毫米波频段，量程最大可达120米，盲区最小可至8厘米，天线波束角度可控制在3度左右。基于自研的CMOS毫米波射频芯片，实现了更为紧凑的射频架构、更高的信噪比和更小的测量盲区。5GHz的工作带宽进一步提升了产品的测量分辨率和测量精度。在安装方式上，雷达式液位计支持法兰或螺纹固定方式，过程温度范围可达-40℃至80℃，过程压力范围-0.1至0.3兆帕。该类型仪表适用于液体和固体测量场景，由于工作频率高、波长短，尤其适合固体物料应用，其通过透镜发射接收电磁波的设计在高粉尘环境和最高200℃的恶劣温度工况下仍能保持良好测量性能。

在实际工程应用中，雷达式液位计的安装需要遵循一定的技术规范。安装时应确保天线发射方向尽可能垂直于被测介质液面，最高液位不得进入仪表的测量盲区，仪表距容器壁的距离应保持在200毫米以上。对于锥形容器且顶部为平面的情况，需要根据具体结构参数进行安装位置调整。回波信号的处理是雷达式液位计实现精确测量的技术关键。在存在搅拌器、加热盘管、梯子等内部构件的复杂工况下，天线会接收到多个虚假回波信号。现代雷达液位计普遍配备虚假回波学习功能，能够通过微处理器和智能软件对回波信号进行分析和过滤，从多个回波中准确识别出真实料面回波。雷达式液位计采用非接触式电磁波测量方式，穿透力强，不受介质特性变化影响，可直接应对高温高压、腐蚀结垢等工况，从根源上降低维护成本。输出信号支持两线制和四线制两种模式，可输出4至20毫安电流信号并支持HART通讯协议，同时提供RS485接口和Modbus协议，便于与工业控制系统和上位机软件进行数据对接。该类仪表无移动性部件，免维修特性使维护工作量显著降低，同时部分型号支持远程调试和远程升级功能，可减少现场维护等待时间，提高工作效率。
